Mekanik Test Tezgâhları

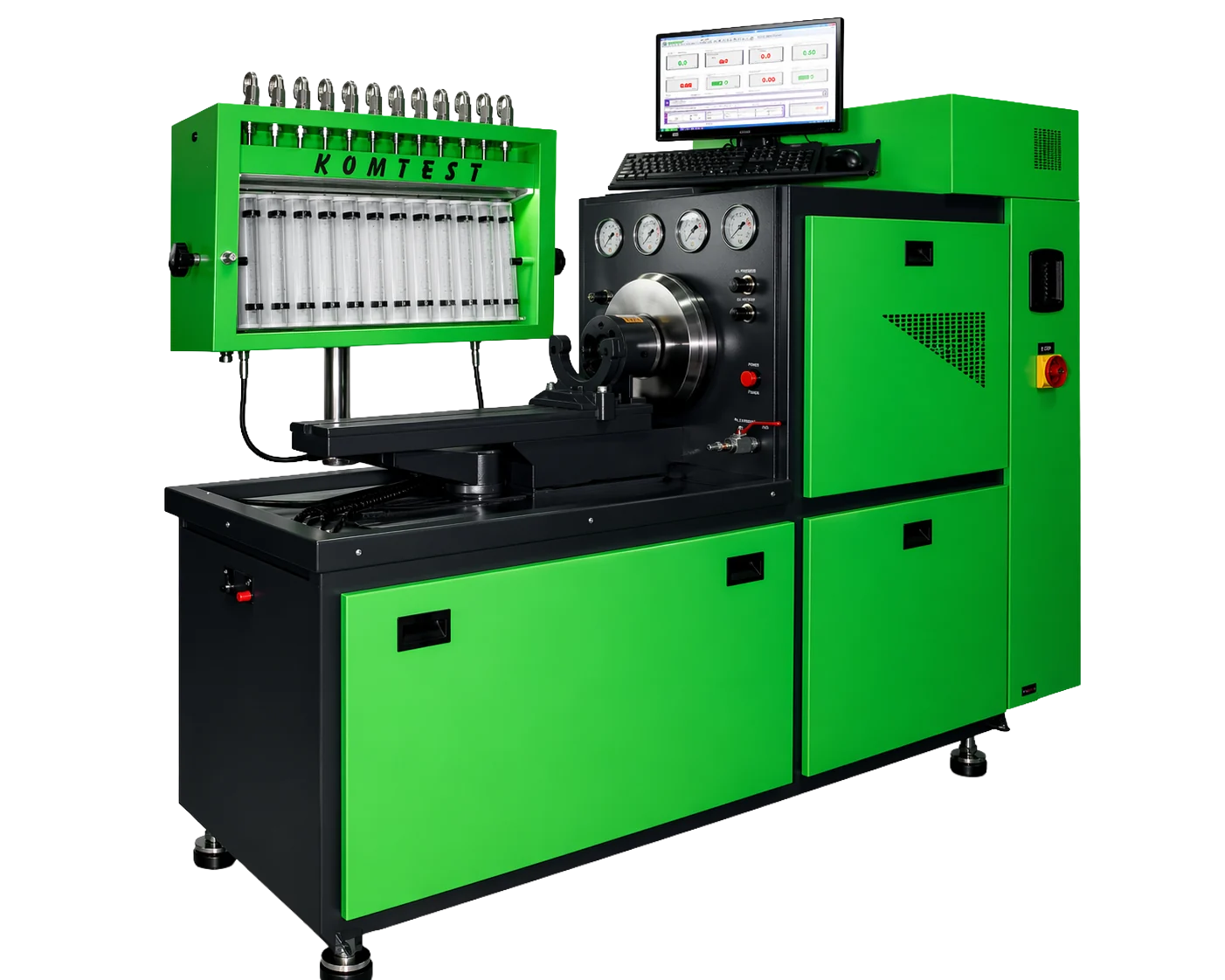

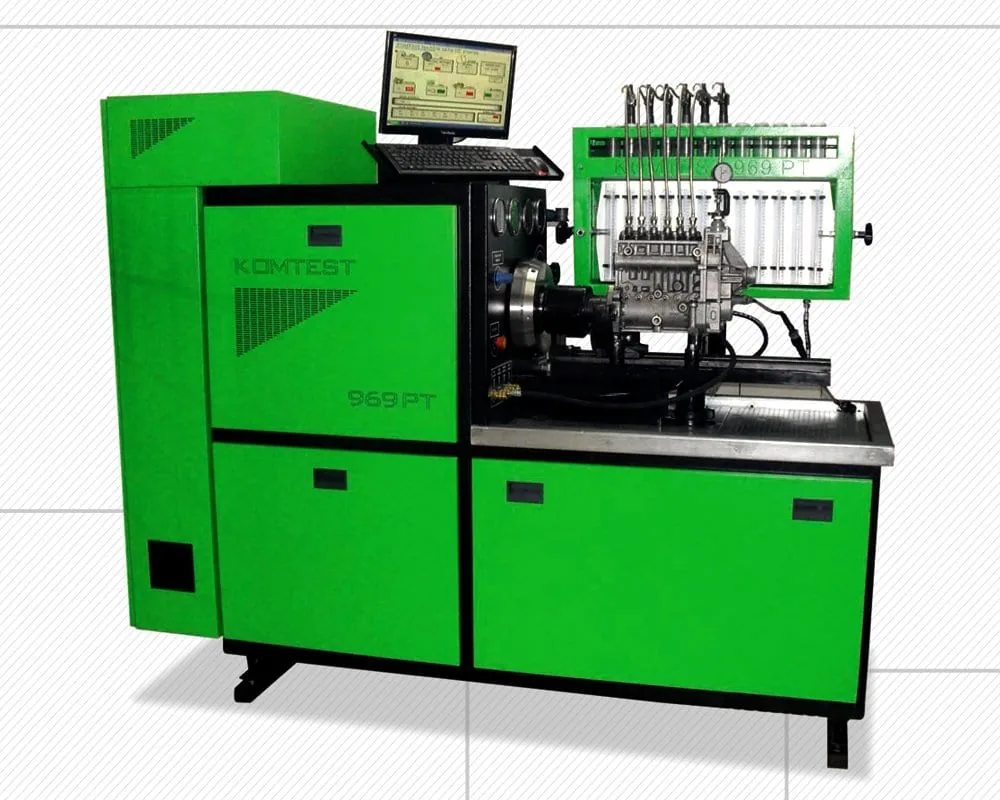

Pompa Test Tezgâhı 969 PT

Ürün Kodu 969 PT·KOMTEST

Dizel mekanik pompaların kalibrasyonu için bilgisayar kontrollü test tezgahı.

Mitsubishi inverterli 18,5 kW elektrikli tahrik sistemiyle çalışır.

Çift tüp ölçümü, programlanabilir tuşlar ve entegre kontrol sistemleri hassas kalibrasyonu destekler.

Teklif İsteÜrün föyüAtölye paketlerini karşılaştırın
Motor gücü
25 HP (18.5 kW)
Devir kontrolü
Mitsubishi inverter
Ölçüm tüpü kapasiteleri
44 / 260 cm³
Strok aralığı
10–1000
Teknik verileri inceleyin

Atölye yapılandırması

Paketler ve dahil ekipmanlar

Choose a package allowance, then choose your optional application families.

Standart Set seçildi. 1 ekipman grubu dahil.
Seçtiğiniz yapılandırmaPompa Test Tezgâhı 969 PT · Standart Set
Bu yapılandırma için bilgi alın

Seçtiğiniz paketin tüm içeriği

Tam paket içeriği

Pompa Test Tezgâhı 969 PTStandart SetDahil ekipmanlar

Bu makine için belgelerde tanımlanan standart bağlantı seti.

Atölyede kullanımStandart uygulamalarla başlayıp iş hacmi arttıkça özel fikstürler ekleyen atölyeler için.

Ekipman grupları
1
Listelenen parçalar
19
Opsiyonel adaptör aileleri
0

Listelenen 19 parçadan 19 tanesi gösteriliyor

Standart ekipmanlar

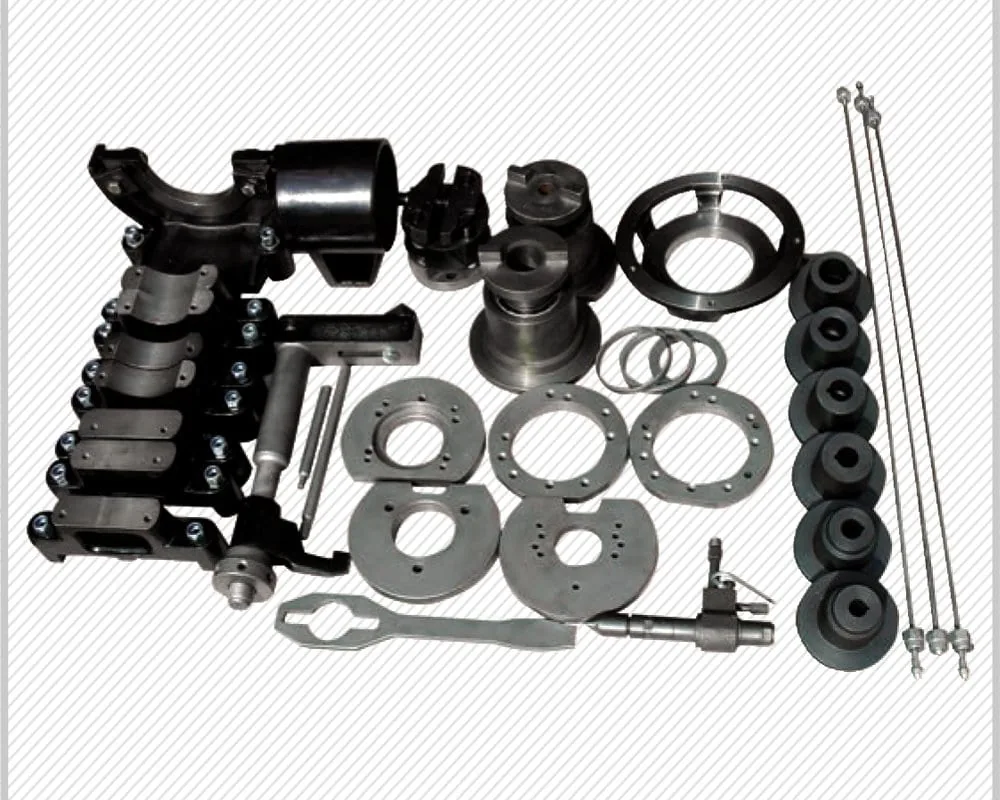

Mekanik pompayla verilen aksesuarlar

19 parça kalemi

969 PT ürün föyünde listelenen ve makineyle verilen sehpa, flanşlar, kaplin seti, test enjektörleri, borular, kablo, muhafaza ve el aletleri.

Kaynak belgeleri inceleyin
  • Bu parçanın görseli bulunmuyor
    Adet3

    Düz pompa sehpaları (3 set).

  • Bu parçanın görseli bulunmuyor
    Adet1

    Pompa mengenesi (1 adet).

  • Bu parçanın görseli bulunmuyor
    Adet1

    Hidrolik pompa adaptörü (1 adet).

  • Bu parçanın görseli bulunmuyor
    Adet1

    Mekanik pompa adaptörü (1 adet).

  • Bu parçanın görseli bulunmuyor
    Adet1

    V tabanlı sehpa (1 adet).

  • Bu parçanın görseli bulunmuyor
    Adet5

    Flanşlar (5 adet).

  • Bu parçanın görseli bulunmuyor
    Adet3

    Flanş çemberleri (3 adet; ölçüler teyit edilmelidir).

  • Bu parçanın görseli bulunmuyor
    AdetAdedi teyit edin

    Kaplin seti (A, B, K, P, Z).

  • Bu parçanın görseli bulunmuyor
    Adet1

    Ford flanşı (1 adet).

  • Bu parçanın görseli bulunmuyor
    Adet1

    Büyük sac kaplin (1 adet).

  • Bu parçanın görseli bulunmuyor
    Adet12

    Test enjektörleri (12 adet).

  • Bu parçanın görseli bulunmuyor
    Adet6

    Test borusu AB 600 mm (6 adet).

  • Bu parçanın görseli bulunmuyor
    Adet6

    Test borusu BB 600 mm (6 adet).

  • Bu parçanın görseli bulunmuyor
    Adet6

    Test borusu AB 850 mm (6 adet).

  • Bu parçanın görseli bulunmuyor
    Adet1

    12 V / 24 V solenoid kablosu (1 adet).

  • Bu parçanın görseli bulunmuyor
    Adet1

    Kaplin muhafazası (1 adet).

  • Bu parçanın görseli bulunmuyor
    Adet1

    Kaplin sökme adaptörü (1 adet).

  • Bu parçanın görseli bulunmuyor
    Adet1

    Volan kolu (1 adet).

  • Bu parçanın görseli bulunmuyor
    Adet1

    Pompa mengenesi kolu (1 adet).

Adetler, belgelerdeki her set için ayrı gösterilir. Tekrarlanan parça kodları birleştirilmiş bir teslimat listesi oluşturmaz.

Uygulama kapsamı ve adet notları

Atölyenin uygulama listesine göre mekanik pompalar için özel bağlantılar belirlenebilir.

Adetler, görsel olarak belgelenen her sete göre verilir. Ortak parçalar birden fazla uygulama grubunda yer alabilir; nihai teslimat adetleri yapılandırmanızla birlikte doğrulanır.

Bu yapılandırma için bilgi almadan önce paketin tam içeriğini inceleyin.

Bu yapılandırma için bilgi alın

Paketin tedarik durumu ve uyumluluğu, belirttiğiniz uygulamalara göre doğrulanır.

Makineyi keşfedin

Özellikler ve uygulamalar

Test yeteneklerini, kontrolleri ve desteklenen uygulamaları inceleyin.

Temel Özellikler
  • 260 cm3 ve 44 cm3 tüplerle çift tüplü ölçüm sistemi.
  • Programlanabilir fonksiyon tuşları (F1-F7).
  • +360 ile -360 derece arasında açı kontrolü.
  • Strok kontrol aralığı 10 ila 1000.
  • 2.5 bar çıkışlı turbo hava sistemi.
  • Her iki yanda acil durdurma kontrolleri.
  • Entegre DC güç kaynağı (12 V / 24 V).
Test Sıvısı Sıcaklık Kontrolü

İstenen sıvı sıcaklığı, 1 °C hassasiyetli ısıtma ve soğutma Unitleriyle ayarlanır.

Ölçüm Sistemi
  • Ölçüm konsolu kızak etrafında 180 derece döner.
  • Yukarı veya aşağı 25 cm ayarlanabilir yükseklik.
  • Sağa veya sola döndürülebilir.
  • 260 cm³ ve 44 cm³ olmak üzere iki tüp boyutu kullanır.
Yüksek ve Düşük Basınç Regülatörü
  • Çok işlevli tasarım tezgâhtaki gereksiz valfleri azaltır.
  • Düşükten yüksek basınca hassas ayar yapmaya imkân tanır.
  • P tipi pompa valflerini kaldırmak için gerekli basıncı sağlar.
Fonksiyon Tuşları (F1-F7)
  • Günlük operasyonu kolaylaştırır.
  • İstenen devir değerleri için programlanabilir.
  • PC kapatılsa bile ayarlar saklanır.
DC Güç Kaynağı

Entegre güç kaynağı yıldız pompalar için 12 V ve 24 V sağlar.

Tahrik Sistemi
  • 25 HP (18,5 kW) AC motor.
  • Motor devir kontrolü için Mitsubishi inverter.
  • AC motor doğrudan volana bağlanmıştır.
  • Minimum titreşimle sessiz çalışır.
  • Motordaki enkoder hassas hız ve açı geri bildirimi sağlar.
Strok Kontrolü
  • 10'dan 1000 strok'a kadar 10'ar adımlarla programlanabilir.
  • Strok değeri ileri ve geri tuşlarıyla ayarlanır.
  • Gerekirse başlat komutundan sonra iptal edilebilir.
  • Strok sayacı tek tek geriye sayar.
Açı Kontrolü
  • Volan dönerken +360 ile -360 derece arasında 0,5 derecelik çözünürlük gösterir.
  • Herhangi bir pozisyonda açı sıfırlamaya izin verir.
Acil Durdurma
  • Tehlikeli durumlarda ana motoru güvenle durdurur.
  • Çift taraflı kontroller kolay erişim sağlar.
Turbo Hava Sistemi

Özel hava regülatörü hava destekli pompalar için sürekli 2,5 bar sağlar.

Kızak Özellikleri
  • Motorun doğrudan üzerine monte edildiği tek parçalı kızak.
  • Rijit tek parça kızak, kaplin gerilimini, pompa titreşimini ve gürültüyü azaltmaya yardımcı olur.
  • Kızak merkez ve dış kızak ayakkabılarıyla desteklenir.
Kontrol Sistemi
  • Yenilenen PC kontrol arayüzü sade ve kullanıcı dostu bir düzen sunar.
  • Tüm tezgâh fonksiyonları klavye veya fare ile kullanılabilir.

Makine özellikleri

Teknik veriler

Kolay inceleme için gruplandırılmış ölçüm ve kontrol özellikleri.

Tahrik Sistemi
Motor gücü25 HP (18.5 kW)
Devir kontrolüMitsubishi inverter
TahrikDoğrudan volana bağlı, hız kontrollü AC motor
Devir ve açı geri bildirimiMotor üzerine monte enkoder
Ölçüm Sistemi
Ölçüm tüpü kapasiteleri44 / 260 cm³
Konsol dönüşü180°
Konsol yükseklik ayarı25 cm
Strok Kontrolü
Strok aralığı10–1000
Programlama adımı10 strok
Sayaç göstergesiBirer strok geri sayım
Açı Kontrolü
Açı gösterim aralığı−360° to +360°
Açı çözünürlüğü0.5°
Sıfır referansıVolanın her konumunda sıfırlama
Kontrol ve Isıtma
Sıcaklık kontrol hassasiyeti1 °C
Sıcaklık düzenlemeIsıtma ve soğutma
Turbo hava beslemesi2.5 bar
Yardımcı DC besleme12 / 24 V
Programlanabilir devir ayarlarıF1–F7
Operatör arayüzüBilgisayar, klavye ve fare
Acil DurdurmaTezgahın her iki yanında kontrol
Boyutlar
Boy217 cm
En70 cm
YükseklikKonfigürasyonu teyit edin
